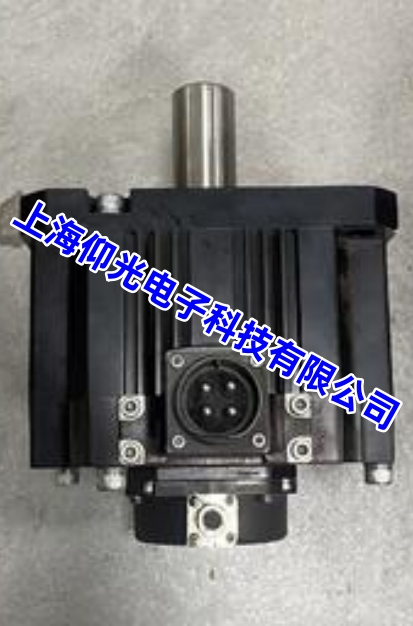

三菱 HG-SNS302 伺服电机卡死 / 转不动 故障维修

---

一、先快速判断：是电机卡死，还是驱动器 / 机械卡死

1. 断电状态
   • 用手 / 扳手轻转电机轴：
     • 完全转不动 / 非常紧 → 电机本体卡死
     • 能轻松转，但通电就锁死 → 驱动器抱闸 / 参数问题
2. 通电不运行
   • 轴被强力锁住 → 电磁抱闸未释放 / 驱动器故障
3. 一运行就报警
   • AL.10 过载、AL.30 过流、AL.51 过载 1 → 多半电机卡死或线圈短路

---

二、最常见原因 & 维修方案

1. 电磁抱闸抱死（带刹车电机最常见）

• 现象：断电抱死正常，通电依然转不动
• 原因：
  • 抱闸电源未接 / 接反
  • 抱闸线圈烧毁
  • 抱闸刹车片卡死、进油、磨损粘连
• 维修：
  1. 检查抱闸电压（一般 DC24V）是否正常
  2. 测量抱闸线圈电阻，断路 / 短路则更换抱闸总成
  3. 拆开清理油污、粉尘，重新装配

---

2. 电机轴承损坏 / 卡死

• 现象：
  • 断电也转不动 / 有卡顿点
  • 转动有沙沙声、金属摩擦声
  • 轴向 / 径向有明显旷量
• 原因：
  • 轴承缺油、进粉尘、进水
  • 轴承滚珠碎裂、保持架损坏
• 维修：
  1. 拆开后端盖、前端盖
  2. 更换同型号NSK/NTN 轴承
  3. 清理内部粉尘，重新加注耐高温润滑脂

---

3. 转子与定子扫膛（严重卡死）

• 现象：
  • 完全转不动，强行转动有刮擦感
  • 电机发热快、一运行就过流报警
• 原因：
  • 撞击、跌落导致电机轴变形
  • 端盖轴承室磨损，转子偏心
  • 内部异物进入
• 维修：
  1. 检查定子内壁是否有刮痕
  2. 轴弯曲需校直或更换转子
  3. 端盖磨损严重 → 更换端盖 / 电机总成

---

4. 编码器卡死连带转子抱死

• 编码器码盘碎裂、轴承卡死
• 编码器内部齿轮、支架变形

  → 直接导致电机轴转不动
• 维修：
  1. 拆下编码器总成单独测试
  2. 码盘损坏 → 更换原厂编码器
  3. 不能随便拆码盘，易碎且需对位

---

5. 线圈短路 / 烧毁（通电卡死）

• 现象：
  • 电机外壳发烫
  • 驱动器报过流、过载
  • 一给使能就锁死抖动
• 维修：
  1. 万用表测三相绕组电阻，不平衡 / 短路
  2. 绝缘电阻过低 → 电机重绕线圈或直接换电机

---

三、外部机械卡死（很多人误判是电机坏）

• 电机能轻松转 → 负载端卡死
  • 丝杠抱死、导轨缺油
  • 夹具卡死、机构干涉
  • 减速机损坏
• 处理：清理机械、润滑、更换丝杠轴承、消除干涉

---

四、快速排查流程（维修师傅常用）

1. 断电 → 脱开负载 → 单独转电机轴
2. 能动 → 查机械 / 抱闸
3. 完全不动 → 查轴承、扫膛、编码器卡死
4. 通电就锁死 → 查抱闸、驱动器使能、参数
5. 一运行报警 → 查绕组、编码器、驱动器
