一、常见故障代码与含义

• F13 / F013：编码器 1 错误（通信 / 数据异常）
• F14 / F014：编码器信号丢失、无反馈
• F25 / F26：增量式编码器（RH1M）A/B/Z 相信号异常 / 断线
• F50 / F51：绝对值编码器（SM1）通信故障

二、第一步：编码器线缆与连接排查（故障率最高）

• 检查电缆有无破损、拉扯、过度弯折（尤其拖链、电机出线口）。
• 检查编码器插头、驱动器插头：针脚氧化、退针、松动、烧蚀。
• 处理：重新压接端子、清洗触点（CRC2-26）、更换损坏插头。

• 用万用表通断档测每根芯线（A+/A-、B+/B-、Z+/Z-、+5V、0V、屏蔽）。
• 正常：导通电阻 < 10Ω；无穷大 = 断线；接近 0Ω= 短路。
• 测屏蔽层是否单端接地（通常接驱动器 PE），禁止多点接地（形成地环路干扰）。
• 处理：断线 / 短路 → 更换原装 SEW 双绞屏蔽电缆（推荐 BELDEN 9463）。

• 测编码器 **+5V** 供电（驱动器侧端子）：4.75~5.25V为正常。
• 电压偏低 / 波动 → 驱动器接口电路故障或电缆压降过大。

三、第二步：编码器本体（RH1M/SM1）故障检测

• 断电，手动转动电机轴：
  • 编码器与电机轴顶丝松动、打滑、窜动 → 重新紧固（按扭矩）。
  • 编码器外壳破裂、轴承异响 → 内部损坏。

• 示波器测 A+/A-、B+/B-：正常为相位差 90°、幅值约 1Vpp 的方波。
• 异常（毛刺、畸变、缺相）→ 编码器内部损坏或强干扰。

• 用同型号完好编码器替换。
• 报警消失 → 原编码器损坏（RH1M 增量式 / SM1 绝对值）。
• 报警依旧 → 问题在线缆、驱动器或参数。

• 进油 / 粉尘导致码盘脏污：
  • 小心拆开，无水乙醇轻擦光栅 / 磁栅。
  • 严禁刮擦，干燥后装回并加强密封。
  • 清洁无效 → 更换编码器。

四、第三步：驱动器参数与接口检查

• 编码器类型（P090/P4.03）：RH1M = 增量式；SM1 = 绝对值（EnDat/SSI）。
• 分辨率 / 脉冲数（P091/P4.04）：必须与电机铭牌完全一致。
• 方向（P092）：A/B 相序正确，无反接。
• 滤波参数（P055）：干扰大时适当增大滤波。
• 处理：参数错误 → 修正后保存、重启驱动器。

• 检查编码器接口 ** 保险丝、TVS 管、信号芯片（74HC245）** 是否烧毁 / 虚焊。
• 接口损坏 → 维修驱动器接口板或更换驱动器。

五、第四步：电磁干扰（EMC）排查

• 编码器电缆与动力线、变频器线平行走线、混束。
• 处理：
  • 分开布线，间距≥30cm。
  • 编码器线套金属软管，两端接地。
  • 驱动器、电机可靠接地。
  • 线缆两端加磁环滤波器。

六、第五步：抱闸（KYY）与减速机（RF27）间接影响

• 抱闸未完全释放（电压不足、卡滞）→ 电机堵转 → 编码器过载报警。
• RF27 减速机卡滞 → 负载突变 → 反馈异常。
• 处理：检修抱闸电路 / 机械；维修减速机。

七、完整维修流程（按顺序执行）

1. 断电安全 → 检查线缆外观、插头 → 更换坏线。
2. 测供电 5V → 测线缆通断 / 绝缘 → 排除线路问题。
3. 查机械连接（顶丝、窜动）→ 紧固 / 修复。
4. 核对驱动器参数 → 修正、重启。
5. 替换法：换好线→换好编码器→定位故障点。
6. 清洁编码器（污染）→ 无效则更换。
7. 维修 / 更换驱动器（接口 / 电路故障）。
8. 抗干扰整改 → 测试运行。

八、更换编码器关键要点

• RH1M 增量式：必须标记原零点角度，新编码器严格对齐原位置安装。
• SM1 绝对值式：更换后需重新回零（Reference）或用软件标定零点。
• 安装后空载运行，观察反馈平稳、无跳变、无报警。

九、预防措施

• 编码器线避免过度弯折、拖拽，拖链内留余量。
• 定期清洁插头、检查紧固（每 6 个月）。
• 保证良好接地与屏蔽，远离干扰源。
• 避免电机长期过载、振动过大损伤编码器。

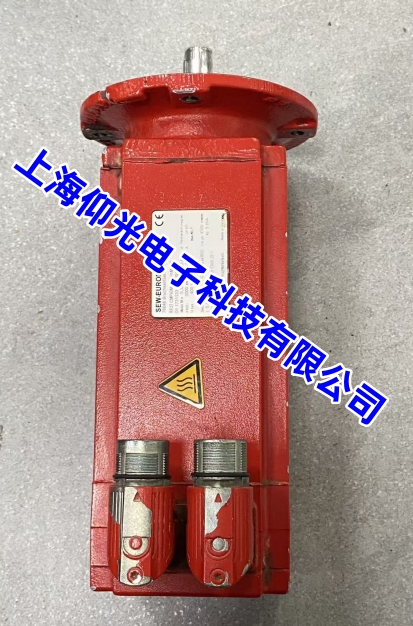

  上海仰光电子SEW-EURODRIVE伺服电机RF27 CMP63M/KYY/RH1M/SM1故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
