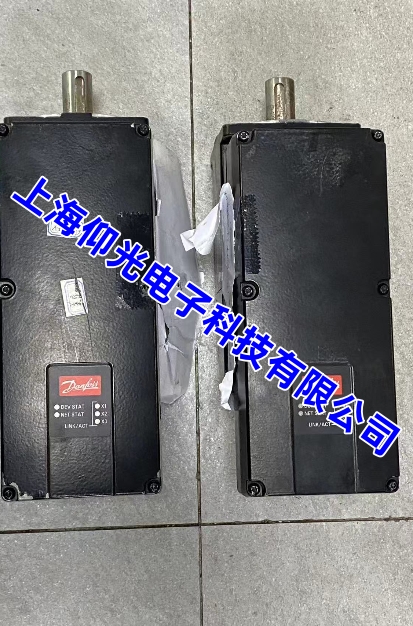

丹佛斯 VLT ISD 510 伺服

编码器故障维修全方案（可直接现场用）

一、编码器故障常见现象

报警：编码器故障、编码器信号丢失、相位错误、过流、过压、定位不准
现象：
- 上电 / 运行时报编码器相关故障
- 电机抖动、异响、飞车、转速不稳
- 位置偏差、回零不准、扭矩异常
- 一启动就跳故障

二、快速判断：是编码器坏了，还是线 / 驱动 / 电机？

编码器线松动 / 接触不良 → 最常见
编码器供电异常（5V/12V 不对）
编码器本体损坏（摔、震、进水、油污、高温）
编码器与电机转子不同步（拆装后偏移）
驱动编码器接口电路损坏

三、维修前步骤（安全）

断电，等待放电 5~10 分钟
做记号：编码器外壳、电机轴、联轴器 拍照定位
不要暴力敲击编码器，否则磁极位置偏移会直接报废

四、外部排查（不用拆电机，优先做）

编码器电缆
- 检查插头：针脚是否歪、断、氧化、进水
- 电缆是否破皮、干扰、被动力线压到
- 重新插拔、锁紧
屏蔽与接地
- 编码器屏蔽层单端接地
- 远离变频器输出线、动力线
- 有拖链的检查是否断线
测量编码器供电
- 一般：5V 或 12V
- 电压偏低 / 波动 → 驱动接口板问题
替换法最快
- 换一根好的编码器线
- 换一个同型号编码器

  能直接定位故障。

五、拆修编码器（标准流程）

拆下后端盖，取出编码器罩
松开编码器固定螺丝，轻轻取下
不要硬拔！避免顶坏旋转变压器 / 磁编码器芯片
清理油污、粉尘、水汽
检查：
- 码盘 / 磁环是否碎裂、划痕
- 芯片是否烧、鼓包
- 轴承是否旷量、异响

损坏直接换：

光电码盘碎 → 必须换编码器
磁编码器失磁 / 信号弱 → 换
内部电路烧 → 换

六、装回关键：相位 / 磁极对准

ISD 510 是伺服，不是普通变频：

编码器安装角度必须正确
装偏会出现：
- 无力
- 抖动
- 电流大
- 飞车
- 直接报警

安装要点：

按之前拍照记号对位
轻轻推入，轴与转子同心
均匀上紧螺丝，不要偏斜
有定位销 / 定位槽的必须卡到位

七、驱动端设置与调试

检查参数：
- 编码器类型（增量 / 绝对值、磁编、旋变）
- 编码器线数 / 分辨率
- 相位角 / 自学习
做一次：
- 编码器相位自学习
- 磁极定位辨识
空载试运行：
- 低速运转正常
- 无抖动、无啸叫、无报警

  再带负载。

八、最容易踩的坑

拆装时没做记号 → 装回相位错
插头针脚歪 / 没插到底 → 时好时坏
电缆和动力线一起走 → 干扰报警
电机进水 / 油 → 编码器短期必坏

用了非原装 / 不匹配编码器 → 无法运行
