发布者：ZMT    来源：上海仰光电子科技有限公司     发布时间：2026-1-21

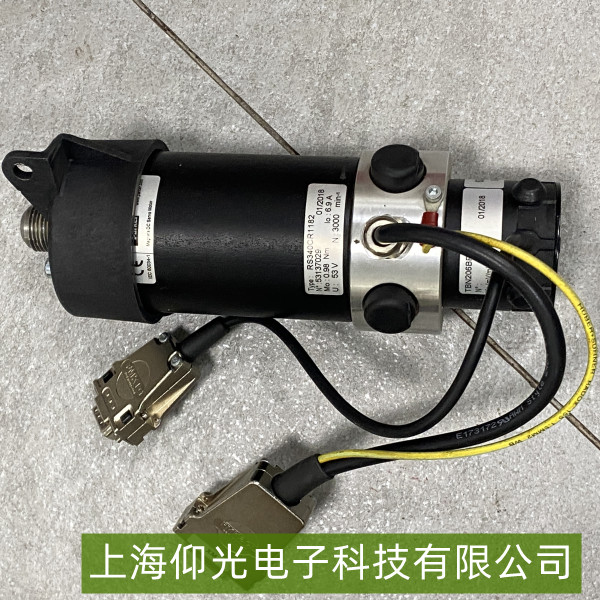

蔡司驱动电机编码器信号丢失故障解析
一、故障现象与影响
蔡司驱动电机编码器信号丢失时，驱动系统通常报错（如“编码器无反馈”“位置跟踪失效”），表现为电机运行抖动、定位精度下降，甚至触发急停保护。蔡司高精度电机（如用于测量设备、半导体加工等场景）对编码器依赖性强，信号异常可能导致加工/测量数据偏差。

二、常见故障原因及排查方向
1. 物理连接问题
表现：信号时断时续，重启后偶尔恢复正常。
排查：检查编码器线缆（如多芯屏蔽线）与驱动器、电机的接口是否松动、氧化或脱落；确认线缆屏蔽层是否可靠接地（蔡司通常要求单端接地以避免干扰）；观察线缆是否有弯折、磨损或被机械结构挤压（如拖链内线缆长期摩擦）。

2. 编码器硬件损坏
表现：信号完全丢失，无任何反馈数据。
排查：通过驱动器诊断界面读取编码器状态（如蔡司系统可能显示“编码器未连接”或“信号无效”）；拆开编码器护盖（需专业人员操作），检查内部光栅盘（光学式）是否有污渍、划痕或裂纹，或磁栅（磁性式）是否退磁；若为增量式编码器，还需检测A/B/Z相脉冲信号是否正常（用示波器观察波形是否连续）。

3. 驱动器或控制器配置错误
表现：更换编码器或线缆后仍报错，但编码器单独测试正常。
排查：确认驱动器参数中编码器类型（如增量式/绝对式、分辨率、信号协议）与实际型号匹配（例如蔡司高精度电机可能采用23位绝对式编码器，需正确设置位数）；检查控制器（如PLC）与驱动器的通信协议（如EtherCAT、PROFINET）是否同步，参数（如电子齿轮比、零点偏移）是否因误操作被修改。

4. 环境干扰
表现：设备运行时信号偶发丢失（如靠近变频器、大型电机等强干扰源）。
排查：观察编码器线缆是否与动力线（如380V电缆）平行敷设（需保持≥20cm间距或分层走线）；检查屏蔽层是否两端接地（蔡司推荐单端接地，避免地环流干扰）；使用示波器检测信号线上的噪声幅值（正常应＜50mV，过高需增加磁环或更换屏蔽性能更优的线缆）。

三、维修与优化建议
临时处理：若为连接松动，重新插拔接口并固定线缆；若为干扰，增加屏蔽层接地或调整线缆走向。
深度维修：硬件损坏（如编码器光栅盘划痕、驱动器编码器接口电路故障）需更换对应部件（蔡司原厂编码器兼容性最佳）；参数错误需恢复出厂设置或联系蔡司技术支持重新校准。
预防措施：定期清洁编码器光栅盘（光学式）或磁头（磁性式），避免油污附着；设备运行时监控编码器温度（过热可能导致信号漂移），确保散热良好。
