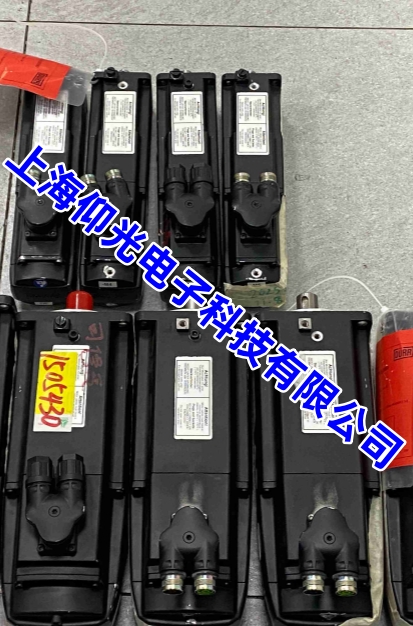

力士乐伺服电机 MS2E03-D0BYN-EMDL1-NNNNS-G1 不能启动故障排查指南

一、 安全前置操作（防爆环境必看）

1. 停机断电验电：切断驱动器和电机的所有电源，等待 10 分钟让电容完全放电，用万用表确认无电压后再操作；防爆环境下需使用防爆工具，且维修需在非危险区域进行。
2. 负载安全防护：若电机带垂直 / 倾斜负载，先用机械支架固定负载，防止排查过程中刹车意外释放导致坠落。
3. 故障现象初步记录：
   • 驱动器是否报故障码？（如 F269 刹车故障、F2060 编码器故障、F2001 过流故障）
   • 启动指令发出后，电机有无嗡嗡声（电气故障特征）或完全无反应（电源 / 信号故障特征）？
   • 手动转动电机轴是否顺畅？（判断机械卡阻）

二、 优先级最高：刹车未释放故障排查

1. 手动验证刹车状态
   • 断电状态下：正常刹车应处于夹紧状态，电机轴无法手动转动；若能轻松转动，说明刹车已失效（参考之前刹车失灵排查方案）。
   • 通电给刹车线圈后：刹车应立即释放，手动转动电机轴无明显阻力；若仍转不动，判定为刹车卡阻或线圈未得电。
2. 刹车线圈供电与信号检查
   • 测量线圈电阻：标准阻值约 100-150Ω，若为 0Ω（短路）或无穷大（断路），需更换刹车线圈。
   • 测量线圈电压：驱动器使能后，线圈两端应能检测到额定电压（通常为 DC24V，具体参考电机铭牌）；无电压则排查：
     • 刹车控制线（X4/X5 接口）是否松动、断线，正负极是否接反；
     • 驱动器刹车释放信号是否输出（可通过驱动器诊断界面查看）；
     • 刹车释放延迟参数（PA48）是否设置过大（建议默认 100-300ms）。
3. 刹车机械卡阻排查
   • 拆卸电机后端刹车端盖，检查衔铁是否被锈蚀、异物卡住，或摩擦片脱落导致卡滞；
   • 检查刹车间隙是否过小（标准 0.15-0.3mm），间隙过小会导致衔铁无法吸合，刹车无法释放。

三、 电气系统故障排查（电源 / 接线 / 编码器）

1. 动力电源与接线检查
   • 测量驱动器输出端的三相电压：启动指令发出后，U/V/W 三相电压应平衡（适配 400VAC 绕组，空载时电压约为指令对应值）；无电压则排查驱动器主电源是否合闸、熔断器是否熔断。
   • 检查电机动力线：U/V/W 接线是否松动、接反或短路；电机侧接线端子有无氧化、烧蚀痕迹。
2. 编码器信号与单电缆检查
   • 该电机采用单电缆技术（动力 + 编码器信号共用一根电缆），需检查电缆是否破损、屏蔽层是否接地良好（屏蔽层接地不良会导致编码器信号丢失）。
   • 驱动器诊断界面读取编码器状态：查看是否有 “编码器通信异常”“位置信号丢失” 提示；执行编码器零点校准（若支持），排除零点偏移导致的启动禁止。
   • 确认编码器型号匹配：EMDL1 为 SIL2 PLd 安全编码器，驱动器需启用安全功能，若参数中编码器类型设置错误，会直接禁止电机启动。
3. 控制信号与使能回路检查
   • 检查驱动器使能信号（Enable）：确认上位机 / PLC 的使能指令已送达，驱动器 “READY” 指示灯是否常亮。
   • 安全回路检查：确认 STO（安全扭矩关闭）回路已闭合，若 STO 未复位，驱动器会锁死输出，电机无法启动；排查急停按钮、安全继电器是否正常。

四、 驱动器故障与参数排查

1. 读取并清除故障码
   • 进入驱动器故障记录界面，重点关注以下故障码：

     故障码	含义	排查方向
     F269	刹车控制异常	刹车线圈 / 供电 / 信号
     F2060	编码器信号丢失	编码器接线 / 电缆 / 零点
     F2001	电机过流	动力线短路 / 电机绕组故障
     F2020	电机型号不匹配	驱动器参数中电机型号未正确配置
   • 清除故障码后重新启动，观察是否复现。
2. 驱动器参数验证
   • 确认电机参数已正确导入：驱动器需加载 MS2E03 系列电机的原厂参数（额定功率 0.24kW、额定扭矩 0.77Nm、极对数等），参数不匹配会导致启动保护。
   • 检查控制模式：确认驱动器控制模式（位置 / 速度 / 扭矩）与上位机指令类型一致，例如位置模式下无位置指令，电机不会启动。

五、 机械系统卡阻排查

1. 电机与负载机械检查
   • 断开电机与负载的联轴器，单独测试电机启动：
     • 若电机能正常启动，说明故障在负载侧（如负载卡死、联轴器偏心、齿轮箱损坏）；
     • 若仍无法启动，说明故障在电机本身（轴承损坏、转子卡滞）。
2. 电机轴承与转子检查
   • 手动转动电机轴，感受是否有卡顿、异响或松旷感；若有，判定为轴承磨损或转子与定子摩擦（扫膛），需更换轴承或维修定子 / 转子。
   • 检查电机散热风扇（若配备）是否损坏，散热不良会导致电机过热保护，禁止启动。

六、 常见故障解决方案对照表

七、 专业维修建议

1. 若排查后确定是电机定子绕组烧毁、转子永磁体退磁、防爆外壳损坏，禁止自行拆解，需联系博世力士乐官方服务中心或具备防爆电机维修资质的机构。
2. 防爆电机维修后需重新进行ATEX 防爆认证检测，否则不得用于爆炸性环境。
