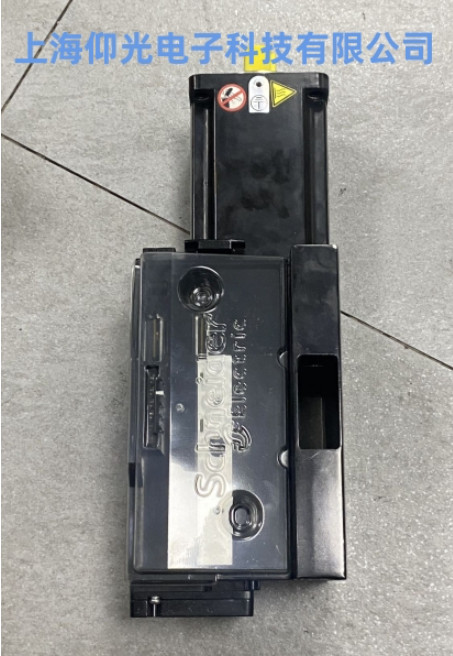

施耐德 BCH2LF0733CA6C 伺服电机编码器信号丢失维修指南
施耐德 BCH2LF0733CA6C 是一款高精度伺服电机，其编码器（通常为增量式或绝对值式，常见为 23 位高分辨率）负责反馈电机轴的位置、速度信息。若出现“编码器信号丢失”故障（表现为驱动器报错如“Encoder Loss”“Position Feedback Error”，电机无法正常定位或运行抖动），需从信号传输链路到硬件本身逐步排查。以下是维修关键步骤：

一、快速定位故障现象
典型表现：驱动器面板显示编码器相关报警代码（参考施耐德伺服驱动器手册，如 ATV 系列可能报 Err21/Err22）；电机空载运行时异常抖动或无法启动，伴随位置偏差；手动旋转电机轴时，驱动器无反馈信号变化。
初步检查：确认编码器连接线缆（通常为多芯屏蔽线，如 15/20 芯）无明显的物理损坏（如破皮、折断），接头（如插针式或扁平电缆接口）无松动、氧化或脏污。

二、针对性维修步骤
信号线与接头排查：
用万用表测量编码器线缆的通断（重点检测电源线（如 +5V/+12V）、信号线（如 A+/A-、B+/B-、Z+/Z-）及屏蔽层接地线），确保无断路或短路；
检查接头插针是否氧化（可用电子清洁剂擦拭），重新插拔确保牢固（避免虚接）；
屏蔽层需可靠接地（通常接驱动器外壳或专用接地端），防止外部干扰导致信号畸变。

编码器硬件检测：
若线缆正常，可能是编码器本体故障（如光电元件老化、码盘划伤或芯片损坏）。需拆卸电机尾部编码器盖（按施耐德电机结构手册操作），观察码盘（玻璃或金属材质）是否有裂纹、污渍（如油污、灰尘），若有需用无水乙醇清洁；
用示波器检测编码器输出信号（如 A/B 相方波），正常应为幅值稳定（如 5Vpp）、相位差 90° 的方波；若信号幅值过低（＜2V）或波形畸变（毛刺、缺失），则编码器内部光电模块或电路板可能损坏，需更换同型号编码器（注意与 BCH2LF0733CA6C 的分辨率和接口协议匹配）。

驱动器与参数设置：
检查驱动器编码器接口配置（如 ATV 驱动器需在参数中设置编码器类型（增量/绝对值）、分辨率（如 8192 PPR 或更高）、信号电平（如 TTL/HTL）），确保与实际编码器规格一致；
若近期更换过驱动器或电机，需重新校准编码器零点（通过驱动器自学习功能或手动回零操作）。

三、预防与日常维护
定期检查编码器线缆固定状态（避免运行中振动导致接头松动），高温或油污环境需加装防护套管；
避免电机长时间过载或急停（可能加剧编码器机械冲击）；
维修后首次通电，需低速测试（如 10% 额定转速）观察信号稳定性，再逐步恢复负载。
