AB伺服驱动器频繁过流故障的维修方法指南

一、故障本质与常见诱因

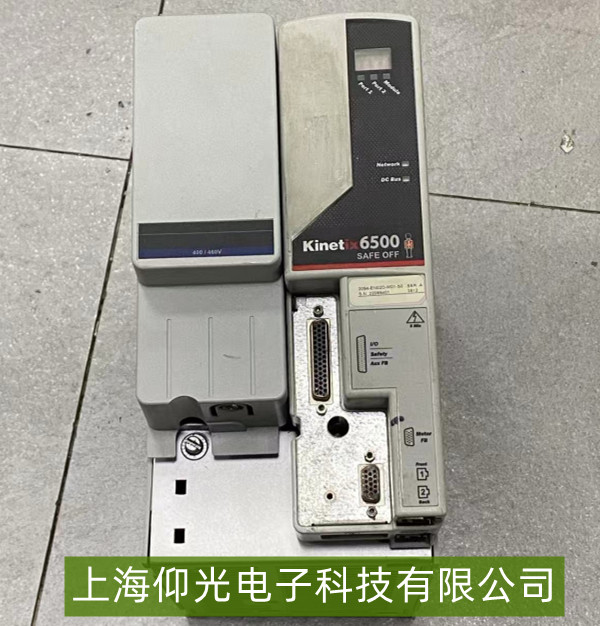

AB伺服驱动器（如Kinetix系列）频繁报过流故障（常见代码如“Overcurrent”“F6”等），表现为驱动器自动保护停机或电机运行异常抖动。根本原因是驱动器检测到输出电流超过额定值，可能诱因包括：
机械负载问题：负载卡死/过重（如机械传动部件卡滞、皮带过紧）、负载惯量远超电机额定值；
电机或驱动器硬件故障：电机绕组短路/接地、驱动器功率模块（IGBT）损坏、电流检测电路异常；
参数与配置错误：电机型号参数未正确设置（如额定电流/功率不匹配）、加速/减速时间过短导致启动电流冲击；
外部干扰：编码器反馈信号异常（如丢脉冲）导致电流环控制失准，或电源电压波动（如电网不稳）。


二、基础排查步骤
观察故障触发场景
记录过流发生的具体工况（如启动瞬间、匀速运行、加减速阶段），检查是否伴随异响（机械卡死）或电机发热；
查看驱动器面板其他报警（如“过压”“编码器故障”），判断是否为关联问题。

检查机械负载
手动转动电机轴（断电状态），确认无卡滞或异常阻力（如轴承损坏、联轴器偏移）；
检查负载侧机械结构（如传送带、齿轮箱）是否过紧或磨损，必要时调整张紧力或润滑。

验证电机与驱动器连接
重新紧固电机与驱动器的动力线（UVW）和接地线，确保接触可靠；
目视电机绕组绝缘层是否破损（短路风险），用万用表测量绕组对地电阻（应＞1MΩ）。

三、深入诊断与处理
参数与配置优化
进入驱动器编程界面，确认电机型号参数（额定电流、功率、惯量）与实际电机完全一致；
调整加减速时间（如从默认的0.5s延长至1-2s），避免启动阶段电流峰值超标；

检查电流限幅值（如“I_max”参数）是否设置过低，需根据电机额定电流合理调整（通常为额定值的1.2-1.5倍）。

硬件检测与更换
电机检测：用绝缘电阻表测绕组间/对地绝缘（＞1MΩ），若阻值过低则绕组短路，需返厂维修；
驱动器检测：通过示波器观察驱动器输出电流波形（正常应为平滑曲线），若出现尖峰或持续超限，可能是功率模块（IGBT）或电流传感器故障，需专业更换；
编码器反馈：若编码器信号异常（如丢脉冲），会导致电流环控制失准，检查编码器线屏蔽层接地（单点接地）并测试信号完整性。

电源与环境排查
测量驱动器输入电压（如380VAC）是否稳定（波动≤±10%），电网波动会引发电流控制不稳定；
确保驱动器与电机接地良好（接地电阻＜4Ω），避免共模干扰导致电流检测误差。

四、维修后验证
修复后先低速空载运行，逐步提升负载至额定值，观察是否复现过流报警；长期运行需监测电流波动范围（不超过额定值的110%）。若问题持续，需联系AB官方技术支持检测驱动器内部电路（如控制板或采样模块）。
