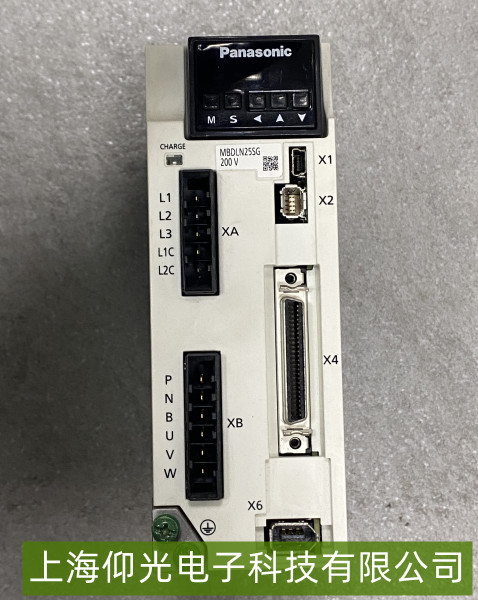

松下驱动器MBDLN25SG制动电阻过热故障维修指南

松下MBDLN25SG驱动器常用于中小功率伺服/变频场景，制动电阻过热是典型故障之一，轻则影响效率，重则引发火灾风险。以下从原因到维修逐步解析。

一、故障核心原因

制动电阻选型不当：MBDLN25SG的制动能力有限（通常适配100W-500W级电阻），若用户自行更换电阻时功率选小（如原配200W却换100W）、阻值偏差大（偏离标称值±10%以上），会导致电阻无法及时耗散制动能量，热量累积。

频繁制动工况：设备频繁启停（如输送线快速正反转、升降机短距多次升降），驱动器需持续通过制动电阻释放回馈电能，超出其散热设计阈值。

散热环境或电阻本体问题：电阻安装位置通风差（如密闭电柜无风扇、靠近发热元件），或电阻自身老化（绝缘层破损、电阻丝局部短路），均会加剧过热。

驱动器参数异常：制动动作阈值设置过低（如过早触发制动）、制动时间过长，或驱动器内部制动控制电路故障（如制动晶体管导通异常），导致电阻持续高负荷工作。

二、维修与解决步骤

基础检查：先断电，目测电阻外观——若表面发黑、有烧焦痕迹或绝缘漆脱落，说明已过热损伤，需直接更换同规格电阻（功率≥原配，阻值严格匹配驱动器手册要求，通常MBDLN25SG常用100Ω-500Ω，功率200W-500W）。

参数与工况优化：检查驱动器制动参数（如“制动启用频率”“制动时间”），调整至合理范围（避免频繁短时制动）；若设备本身制动需求过高（如每分钟启停超10次），需增加外置制动单元或优化工艺流程（如延长启停间隔）。

散热改善：确保电阻安装在通风良好处（电柜内预留散热空间，加装散热风扇），电阻与周围元件保持≥10cm间距；检查电阻固定支架是否稳固，避免因振动导致接触不良。

驱动器检测：用万用表检测制动回路相关电路（如制动晶体管、驱动光耦）是否正常，若参数设置无误但故障仍频发，可能是驱动器内部制动控制模块故障，需联系松下售后检修或更换控制板。
